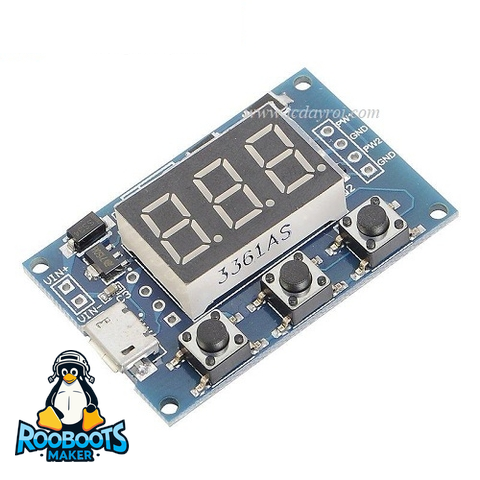

Mạch tạo xung PWM 2 kênh độc lập

Mạch tạo xung PWM 2 kênh độc lập

  • Mã sản phẩm: 909499

  • Còn trong kho

  • 39,000đ

  • Giá sau Thuế: 39,000đ

Mạch tạo xung 2 kênh trong dải 1Hz ~ 150KHz THÔNG SỐ KỸ THUẬT Điện áp làm việc: 5 ~ 20V DC Tần số đáp ứng: từ 1Hz ~ 150KHz Độ chính xác tần số: ± 2%. Dòng ngõ ra: 8 ~ 30mA. Điện áp ngõ ra:...

Thêm vào yêu thích
So sánh sản phẩm

Mạch tạo xung 2 kênh trong dải 1Hz ~ 150KHz

THÔNG SỐ KỸ THUẬT

  • Điện áp làm việc: 5 ~ 20V DC
  • Tần số đáp ứng: từ 1Hz ~ 150KHz
  • Độ chính xác tần số: ± 2%.
  • Dòng ngõ ra: 8 ~ 30mA.
  • Điện áp ngõ ra: 5V V-PP
  • Nhiệt độ làm việc: -30 ~ + 70 ℃.
  • Tích hợp 3 nút nhấn [Set], [Up], [Down] dùng để thiết lập tần số ngõ ra PWM1 & PWM2

TÀI LIỆU THAM KHẢO

Nút [Set]: chuyển đổi các tham số FR1, dU1 (cho ngõ ra PWM1) và FR2, dU2 (cho ngõ ra PWM2)

Nút [Up], [Down] để điều chỉnh giá trị cho các tham số.

FR1, FR2 có các tham số sau:

  • XXX: 1Hz ~ 999Hz
  • XX.X: 0.1Khz ~ 99.9Khz
  • X.X.X.: 1Khz ~ 150Khz

dU1, dU2 điều chỉnh trong phạm vi từ 0 ~ 100 (duty-cycle)
