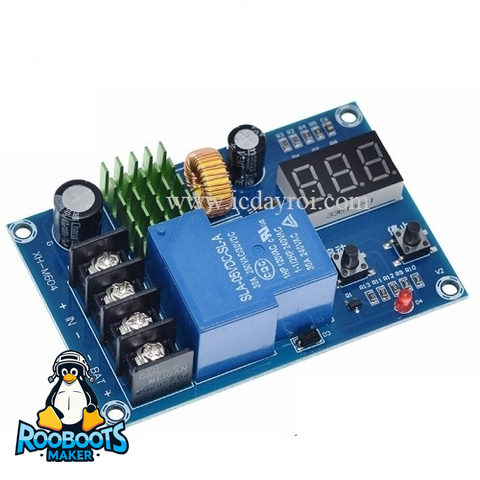

Mạch sạc ắc quy tự ngắt XH-M604

Mạch Quản Lý Sạc Ắc Quy Tự Ngắt XH-M604 được sử dụng để quản lý đóng ngắt điện sạc cho Ắc quy. Mạch được tích hợp chip điều khiển điện áp sạc cho Ắc Quy với 2 nút nhấn điều chỉnh điện áp sạc và điện áp ngắt.

Thông số kĩ thuật:

• - Điện áp vào: 6 - 60VDC (Tối đa 80V)
• - Độ chính xác: 0.1V
• - Kiểm soát chính xác: 0.1V
• - Ngõ ra: trực tiếp điện áp
• - Sai số: ±0.1V
• - Điều chỉnh được điện áp sạc bằng nút nhấn
• - Sạc cho bình: 6 - 60V
• - Kích thước: 81 x 54 x 18mm

Hướng dẫn cài đặt:

• - Cài đặt điện áp Start: Khi ở trang thái bình thường, nhấn vào nút Start sẽ hiển thị điện áp đóng relay, nhấn giữ nút Start trong 3 giây đèn hiển thị sẽ nháy, lúc này bạn có thể cài đặt tăng giảm giá trị điện áp mong muốn bằng cách nhấn vào nút Start hoặc Stop.
• - Cài đặt điện áp Stop: Khi ở trang thái bình thường, nhấn vào nút Stop sẽ hiển thị điện áp ngắt relay, nhấn giữ nút Stop trong 3 giây đèn hiển thị sẽ nháy, lúc này bạn có thể cài đặt tăng giảm giá trị điện áp mong muốn bằng cách nhấn vào nút Start hoặc Stop.
• - Khôi phục cài đặt gốc: Sau khi cấp nguồn điện, nhấn đồng thời 2 nút Start và Stop, màn hình sẽ hiển thị 888 báo khôi phục cài đặt gốc thành công.

Lưu ý:

• - Cần kết nối Ắc quy để mạch hoạt động (Điện áp còn lại trong ắc quy phải lớn hơn 6V)
