Mạch hiển thị led ma trận MAX7219

Mạch hiển thị led ma trận MAX7219

  • Mã sản phẩm: 308052

  • Còn trong kho

  • 34,000đ

  • Giá sau Thuế: 34,000đ

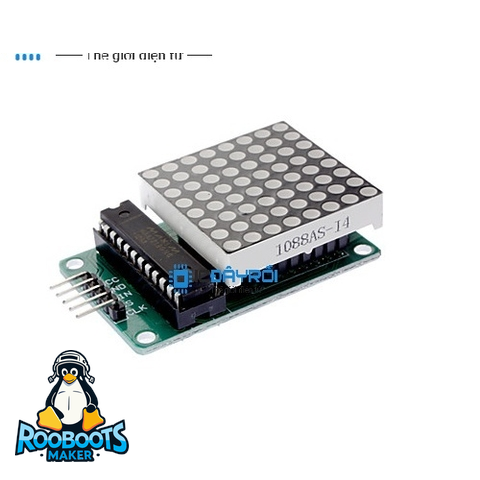

Led Matrix 8x8 MAX7219 dùng ic 7219 để điều led matrix 1 cách dễ dàng và đơn giản hơn, chỉ cần 3 dây dữ liệu và 2 dây nguồn. Module 8x8 ledmatrix sử dụng rất đơn giản, có thể điều chỉnh độ sáng...

Thêm vào yêu thích
So sánh sản phẩm

Led Matrix 8x8 MAX7219 dùng ic 7219 để điều led matrix 1 cách dễ dàng và đơn giản hơn, chỉ cần 3 dây dữ liệu và 2 dây nguồn. Module 8x8 ledmatrix sử dụng rất đơn giản, có thể điều chỉnh độ sáng của led ngay trên phần mềm.

Thông số kỹ thuật:

- Điện áp hoạt động: DC 4.7V – 5.3V

- Dòng điện tiêu thụ: 320mA

- Nhiệt độ hoạt động: 0 ℃ – 50 ℃

  • Kết nối Arduino pin8 to DIN on 8x8 LED Matrix
  • Kết nối Arduino pin9 to CS of 8x8 LED Matrix
  • Kết nối Arduino pin10 to CLK of 8x8 LED Matrix
  • Kết nối Arduino 5V to VCC of 8x8 LED Matrix
  • Kết nối Arduino GND to GND of 8x8 LED Matrix

Attention：8*8LED Matrix must be common-grounded with Arduino module.

MAX7219 8x8 Matrix Display Module - Red Dot9.gif
