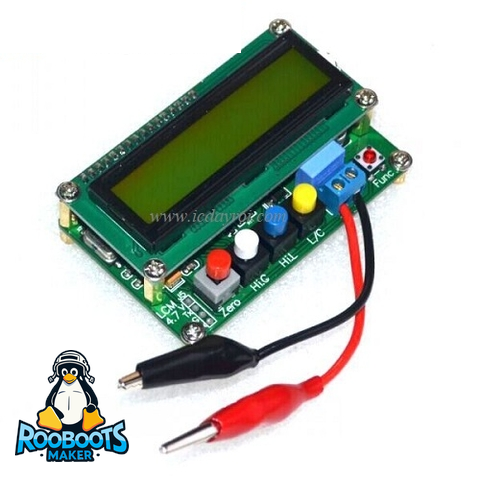

Mạch đo tụ điện cuộn cảm LC100-A

Sản phẩm đo tụ điện, cuộn cảm có độ chính xác cao và độ phân giải tối thiểu,Tự hiệu chuẩn chính xác thang đo.

Bộ sản phẩm gồm:

- Máy đo điện cảm và điện dung

- Một cáp USB micro đi kèm máy

Thông số kỹ thuật:

- Dải đo tụ điện nhỏ:  Capacitance (1pF-10uF)
  + Độ chính xác:  1%(1pF~1uF), 5%(1uF~10uF)

  + Độ phân giải tụ （C Range）:  0.01pF

​- Dải đo tụ điện lớn :  Large capacitance (1uF-100mF)

   + Độ chính xác:   5%(1uF-100mF)
   + Độ phân dải (Hi.C Range):  0.01uF

- Dải cuộn cảm (1uH-100mH):
  + Độ chính xác ：1%(1uH~100mH)

  + Độ phân dải（L Range):   0.001uH

- Dải cuộn cảm lớn (Hi.L range): 0.001mH-100H

  + Độ chính xác:  1%(100mH~1H), 5%(1H~100H)
  + Độ phân dải（Hi.L Range）:  0.001mH

- Tần số kiểm tra : L Range、C Range: 500kHz. Hi.L Range: 500Hz~50KHz

- Điện áp cung cấp: 5V

- Kết nối nguồn: Mini USB &Φ5.5DC Socket,4 of AA Batteries

- Khoảng cách: (L * W * H):150*89*29mm

- Trọng lượngt:198g

1. Jack 5VDC: Sử dụng để cấp điện áp 5V từ adapter
2. Cổng mini USB: Sử dụng để cấp nguồn qua cổng USB mini.
3. Màn hình hiện thị LCD 16x2.
4. Công tắc On / Off sử dụng để bật tắt thiết bị.
5. Nút ấn thiết kế để dự trữ
6. Kẹp cá sấu để kẹp tụ hoặc cảm cần đo.

7. Red E-Lock Button : Phím này sử dụng để calib thiết bị đo.
8. White E-Lock Button :Sử dụng để chọn dải đo đụ thang cao hoặc thấp.
9. Blue E-Lock Button : Sử dụng để chọn dải đo cảm thang cao hoặc thấp.
10. Yellow E-Lock Button : Phím sử dụng để chọn thang đo cho tụ điện hoặc điện cảm
