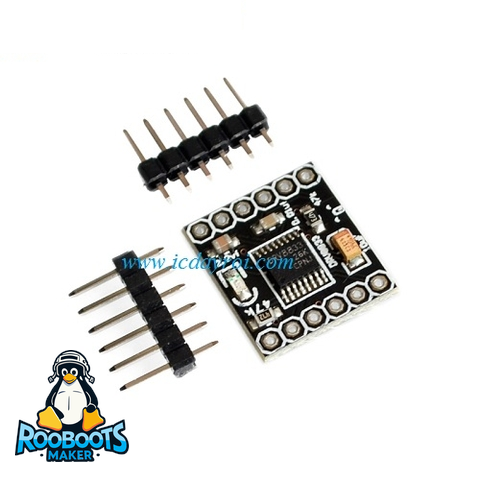

Mạch điều khiển động cơ DC DRV8833

Mạch điều khiển động cơ DC DRV8833

  • Mã sản phẩm: 138395

  • Còn trong kho

  • 14,000đ

  • Giá sau Thuế: 14,000đ

Mạch điều khiển động cơ DC Mini DRV8833 có thể điều khiển hai motor DC hoặc một động cơ bước với dòng điện liên tục ở 1.5A, điện áp 3 ~ 10VDC, thích hợp cho các mô hình robot, điều kiển động...

Thêm vào yêu thích
So sánh sản phẩm

Mạch điều khiển động cơ DC Mini DRV8833 có thể điều khiển hai motor DC hoặc một động cơ bước với dòng điện liên tục ở 1.5A, điện áp 3 ~ 10VDC, thích hợp cho các mô hình robot, điều kiển động cơ cỡ nhỏ.

Board Size: 18.5 * 16mm
    Input voltage: 3--10V
    Single H-bridge output current: 1.5A, can drive two DC gear motors.
    Built-in over-current protection, short circuit protection, undervoltage lockout and overtemperature protection. With a low-power sleep mode.
    Applicaion: can drive 1.5A or less DC motor and 4-wire stepper motors

Note:if you need the motor,please click: http://www.ebay.com/itm/1pcs-DC-Geared-Motor-Robot-Smart-Car-DIY-/271052705982?hash=item3f1c0010be

Pinout:

    ULT: low sleep mode (need to disconnect the rear of the module J2 shorted solder joints)
    OUT1,0UT2 :1 channel H-bridge, the corresponding control IN1, IN2.
    OUT3,0UT4 is a second road H-bridge, the corresponding control IN3, IN4.
    EEP to protect the output, not the default.
    VCC :the input voltage 3 to 10V
    GND: Ground.
